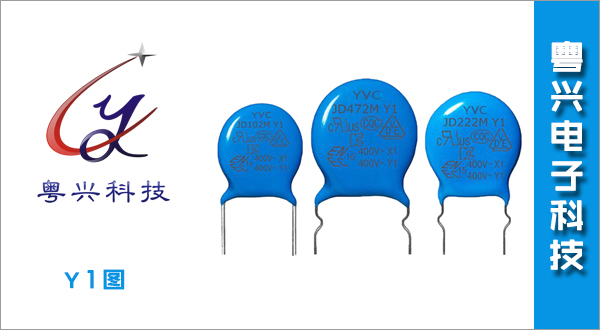

安规Y1电容

JD 102 K Y5P Y1

(1) AC capacitors, safety

(4) Type code: Y5P, Y5V,Y5U

(1)

(2) (3)

(4)  (5)

(2) Rated capacitance

(5) Class Y1

Specifications:

(3) Tolerance on rated capacitance

Operating

－25℃ ｔｏ ＋85℃ ,－30℃ ｔｏ ＋125℃

Temp. Rang

X1

Y1

CSA,UL

400

VAC

SEMKO, SEV,   FIMKO,

400 VAC

400 VAC

NEMKO, DEMKO, VDE (0565 Teil 1-1)

Dielectric

Rated Voltage

Test Voltage

Withstanding Voltage

400 VAC

4000 VAC for 1 min.

Dissipation

Y5P,Y5U

TANδ≦2.5％, measured at 1KHz±10％, 1.0 － 5.0 Vrms, 25℃

Factor(DF)

Y5V

TANδ≦5.0％, measured at 1KHz±10％, 1.0 － 5.0 Vrms, 25℃

Capacitance

Range

10 pF to 4700   pF. measured at 1KHz±10％, 1.0 － 5.0 Vrms, 25℃

( C )

Tolerance

±10％

Y5P

±20％

Y5U,Y5V

Insulation

Resistance

( I R

10000 MΩ min, 500 VDC

Temperature

Type Code

Cap. Change

Temp. Range

Characteristi

Y5P,Y5U

±10％, max.±20％, max.

－25℃    ｔｏ ＋85℃,－30℃  ｔｏ   ＋125℃

Y5V

＋30％, －80％ max.

－２５℃  ｔｏ ＋８５℃

The reference   temperature: 25 ℃

Y1 SERIES

文件編號：P005

INTRODUCTION

版本：3

制訂日期：2010/12/10

Capacitance   range:

10 pF to 4700 pF

Capacitance tolerance:

K＝±10% , M＝±20%

Rated voltage:

400 VAC. Please   refer to table

for approval file number.

Temperature   coefficient:

±10% for B   (Y5P), ＋30   to －80%   for F (Y5V)

Dissipation   factor (tan δ):

Y5P: 2.5% max.   at 25℃   and 1KHz, 1± 0.2 Vrms.

Y5V: 5.0% max.   at 25℃   and 1KHz, 1± 0.2 Vrms.

Insulation   resistance at 25℃:

10000MΩ at 100VDC for 1 minute.

Dielectric   strength:

4000 VAC for 60   seconds - AC400V

When ordering safety

standard

recognized ceramic capacitors   please

use the part

numbers

as noted above

Rated   : Y1, X1:AC400V

Dielectric   strength: 4000Vac

PART NUMBER

T.C.

CAP.

TOL.

DIMENSION(mm)

D max

F

T max

JD10KY5P Y1

10PF

6.5

9.5or10.0±0.8

6

to

to

6.5

9.5or10.0±0.8

6

JD82KY5P Y1

82PF

6.5

9.5or10.0±0.8

6

JD101KY5P   Y1

±10%

100PF

7.5

9.5or10.0±0.8

6

JD151KY5P   Y1

150PF

K

7.5

9.5or10.0±0.8

6

JD221KY5P   Y1

(Y5P)

220PF

±10%

7.5

9.5or10.0±0.8

6

JD331KY5P   Y1

330PF

7.5

9.5or10.0±0.8

6

JD471KY5P   Y1

470PF

8.5

9.5or10.0±0.8

6

JD561KY5P   Y1

560PF

9.5

9.5or10.0±0.8

6

JD681KY5P   Y1

680PF

10.0

9.5or10.0±0.8

6

JD102KY5P   Y1

1000PF

11.0

9.5or10.0±0.8

6

JD102MY5V   Y1

1000PF

7.0

9.5or10.0±0.8

6

JD152MY5V   Y1

1500PF

8.0

9.5or10.0±0.8

6

JD222MY5V   Y1

＋30 ~ －80%

2200PF

M

8.5or9.5

9.5or10.0±0.8

6

JD332MY5V   Y1

(Y5V)

3300PF

±20%

10.5or11.5

9.5or10.0±0.8

6

JD392MY5V   Y1

3900PF

12.5

9.5or10.0±0.8

6

JD472MY5V   Y1

4700PF

11.5or12.5

9.5or10.0±0.8

6

1

外觀及

參考第 5 、 8 與 11 頁

1~1

生產線必須做全數外觀檢驗並分別剔除不良品。

尺寸

之圖表

1~2

尺寸利用微測儀或卡尺測量。

2

記號標示

必須乾淨及清晰。

2~1

標示需能承受異丙醇擦拭。

額定電壓 : 300Vac for Y2

試驗電壓 1800 VAC，時間一分鐘

耐

端子間

無異常。

3~1

額定電壓 : 400Vac for Y2

試驗電壓 2600 VAC，時間一分鐘

電

額定電壓 : 400Vac for Y1

3

壓

試驗電壓 4000 VAC，時間一分鐘

︵

額定電壓 : 300Vac 或 400Vac for Y2

I

端子、封裝間

無異常。

3~2

試驗電壓 2300 VAC，時間一分鐘

︶

額定電壓 : 400Vac for Y1

試驗電壓 4000 VAC，時間一分鐘

4

耐電壓(Ⅲ)

(1)紗布須不引燃。

4~1

(適用於安全

依IEC   60384-14及CNS   3432，11節規定

性能符號A2)

(2)電容器須不冒煙。

耐電壓(Ⅳ)

(3)元件與封裝須不散飛。

5

(適用於安全

(4)端子不能移動離開安裝

5~1

依IEC   60384-14及CNS3432,   12節規定

性能號B2)

位置3mm以上。

絕

端子間

10000MΩ以上。

測定電壓為100±15V，在一分鐘內要在規定值

6

緣

6~1

電

端子、封裝間

10000MΩ以上。

內。

阻

必須符合要求之容許差規

7~1

測定溫度25±5℃

7

靜電容量

7~2

測定電壓：1~5Vrms以下

格內。

7~3

測定頻率：1KHz±10%

Q(CCS)值：

8~1

Q值

特性SL   1000以上。

與第7項同。

8

特性YN   500以上。

散逸因數(CKS)：

或散逸因數

特性：B， E

2.5%以下。

特性：F   5.0%以下。

版

本：3

制訂日期：2010/06/01

編  號

項

目

性

能

試

驗

方

法

9

靜電容量

溫度係數(CCS   )：

9~1

溫度係數：(CCS)

溫度特性

溫

特性

SL

YN

PPM/℃＝Ct2－ Ct1

度範圍

/Ct1*(t2－t1)

Ct2：在t2時之容量值

﹢350~

﹣800~

Ct1：在t1時之容量值

20~85℃

﹣1000

﹣5800

t2：85℃±3℃

ppm∕℃

ppm∕℃

t1：20℃±2℃

9~2

溫度階段

1、20±2℃→2、﹣25±2℃

使用溫度特性(CKS)：

→3、20±2℃→4、85±2℃

範圍內之靜電容量變化率：

→5、20±2℃

特性B 變化率 ±10%以內

9~3

容量變化率：(CKS)

C .C(%)＝(Ctx－Ct20)/Ct20*100

特性E 變化率 ＋20%

－55%以內

Ctx：溫度階段1、3、5除外，2

到4之間任何溫度時之容量

特性F 變化率 ＋30% －80%以內

值。

Ct20：溫度階段3時之容量值。

10

端子強度

抗拉強度

導線不斷裂 ，電容器不

10~1

線徑(mm)

負荷重kgs

時間(秒)

破損

0.5Φ

0.5

10

0.6Φ~0.8Φ

1

10

10~2

製品固定，負荷施力方向為端子引

出之方向。

彎曲強度

導線不致被折斷，電容

10~3

線徑(mm)

負荷重kgs

彎曲角度為

器不破損。

0.5Φ

0.25

90° 兩回以

0.6Φ~0.8Φ

0.5

上。

11

耐振性

外觀

無顯著之異常

11~1

振動頻率10→55→10HZ一分鐘內完

容量變化

在規格範圍內

Q或散逸

在初期規格內

全成覆振動全振幅1.5mm.   。

因數

焊

外觀

無顯著異常

12~1

焊錫溫度350±10℃

耐電壓(I)

合於編號3之性能

12~2

浸漬時間3.5±0.5秒

(端子間)

錫

CCS：

特性SL   ±2.5%以內

12

耐

特性YN   ±10%以內

靜電容量

CKS：

12~3

在常溫常濕中放置4~24小時後

熱

變化率

特性B   ±10%以內

測定之。

特性E   ±15%以內

性

特性F   ±20%以內

Packing

CapacitorDC

Capacitor (Y1,Y2) AC

capacitorDC

BULK

1000PCS

1000PCS

1000PCS

TAPE BOX

2000PCS

1500PCS

2000PCS
