产品详情：

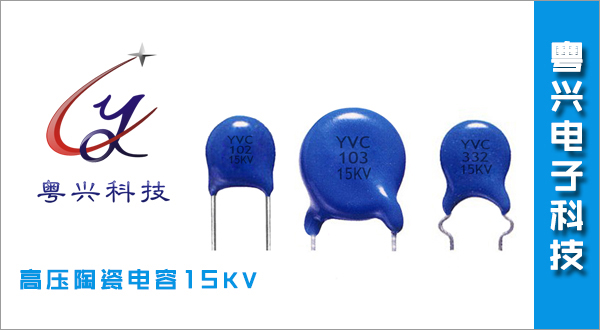

粤兴YVC电容，中国专业的高压陶瓷电容器供应商!专注于超高电压的陶瓷电容器的研制与销售。主要产品为高压陶瓷电容，产品销往全球数十个国家与地区。粤兴YVC高压陶瓷电容具有超高电压和超高工频的特性，局放低，内阻小，适合于航空航天器，国防军工,国家电网,智能电网，升压倍压电路，数字化计量箱，X光机，CT机等医疗设备。
（一）材料特性：YVC-CT81系列的高压圆柱形陶瓷电容器是粤兴科技使用稳定性较佳的DL和D陶瓷材料,结合优异的高科技生产工艺,生产出具有耐压性能高,局部放电量小,过电流性能较好,高频特性较强的高压陶瓷电容器产品.
材料特性：
序号 | 材 质 | 使用温度 (℃) | 绝 缘 电 阻 (≥MΩ) | 介质损耗 ≤ | 变 化 率 |
1 | UJ | -25~+85 | 100000 | 6×10 -4 | +/-520PPM |
2 | SL | -25~+85 | 100000 | 6×10 | +/-650PPM |
3 | X5F(B) | -40~+125 | 100000 | 1% | +/-5% |
4 | X7R(B) | -40~+125 | 100000 | 1.5% | +/-10% |
5 | N4700 (DL) | -25~+85 | 200000 | 0.2% | +/-28% |
-40~+105 | 200000 | 0.2% | +/-33% | ||
6 | Y5T(D) | -25~+85 | 100000 | 1% | +22/-33% |
7 | Y5U(E) | -25~+85 | 10000 | 2% | +22-56% |
8 | Y5V(F) | -25~+85 | 10000 | 2% | +22-80% |
(二) 适用范围:
粤兴YVC-CT81系列的产品广泛应用于军工,航天,航空,智能电网,电焊机,无损探伤检测,测控仪器,静电喷涂,安检,医疗,环保产品如通风降尘降噪除臭等领域的高压发生器,静电发生器,电子加速器,中子加速器,倍压模块,分压器,离子风机,高铁触发器,数度字化电能计量箱等产品中.
（三）产品尺寸:
（四） 耐压 10KV 15KV 20KV系列 耐压≥1.5倍
物料编码 | 规 格 | 材 料 | Max （mm） | |||
D | T | F | d | |||
YVC9X10KV101K | 10KV 101K | X5F | 09 | 6 | 9.5 | 0.65 |
YVC6DL10KV101K | 10KV101K | N4700 | 06 | 6 | 9.5 | 0.65 |
YVC8DL10KV151K | 10KV151K | N4700 | 08 | 6 | 9.5 | 0.65 |
YVC8D10KV221K | 10KV221K | Y5T | 08 | 6.5 | 9.5 | 0.65 |
YVC10DL10KV331K | 10KV331K | N4700 | 10 | 6.5 | 9.5 | 0.65 |
YVC12DL10KV471K | 10KV471K | N4700 | 12 | 6.5 | 9.5 | 0.8 |
YVC12D10KV102K | 10KV102K | Y5T | 12 | 6.5 | 9.5 | 0.8 | |
YVC16DL10KV102K | 10KV102K | N4700 | 16 | 6.5 | 12.5 | 0.8 | |
YVC17D10KV222K | 10KV222K | Y5T | 17 | 6.5 | 12.5 | 0.8 | |
YVC27D10KV472K | 10KV472K | Y5T | 27 | 8 | 20 | 1.2 | |
YVC27E10KV103M | 10KV103M | Y5U | 27 | 8 | 20 | 1.2 | |
YVC23F10KV103M | 10KV103M | Y5V | 23 | 8 | 17.5 | 0.8 | |
YVC7DL15KV101K | 15KV101K | N4700 | 07 | 6.5 | 9.5 | 0.65 | |
YVC8DL15KV151K | 15KV151K | N4700 | 08 | 7 | 9.5 | 0.65 | |
YVC8D15KV221K | 15KV221K | Y5T | 08 | 7 | 9.5 | 0.65 | |
YVC14DL15KV471K | 15KV471K | N4700 | 14 | 7 | 9.5 | 0.8 | |
YVC21DL15KV102K | 15KV102K | N4700 | 21 | 7 | 12.5 | 0.8 | |
YVC14D15KV102K | 15KV102K | Y5T | 14 | 7 | 12.5 | 0.6 | |
YVC19D15KV222K | 15KV222K | Y5T | 21 | 7.5 | 12.5 | 0.8 | |
YVC23D15KV332K | 15KV332K | Y5T | 23 | 8 | 17.5 | 0.8 | |
YVC32E15KV103M | 15KV103M | Y5U | 32 | 10 | 20 | 1.2 | |
YVC27F15KV103M | 15KV103M | Y5V | 27 | 10 | 20 | 1.2 | |
YVC8DL20KV101K | 20KV101K | N4700 | 08 | 8 | 9.5 | 0.65 | |
YVC10DL20KV151K | 20KV151K | N4700 | 10 | 8 | 9.5 | 0.65 | |
YVC11DL20KV221K | 20KV221K | N4700 | 11 | 8 | 9.5 | 0.65 | |
YVC9D20KV331K | 20KV331K | Y5T | 09 | 7.5 | 9.5 | 0.65 | |
YVC14D20KV501K | 20KV501K | Y5T | 14 | 9 | 12.5 | 0.8 | |
YVC21DL20KV102K | 20KV102K | N4700 | 21 | 8 | 12.5 | 0.8 | |
YVC14D20KV102K | 20KV102K | Y5T | 14 | 7.5 | 12.5 | 0.8 | |
YVC21D20KV222K | 20KV222K | Y5T | 21 | 8 | 12.5 | 0.8 | |
YVC27D20KV332K | 20KV332K | Y5T | 27 | 9 | 20 | 1.2 | |
YVC32D20KV472K | 20KV472K | Y5T | 32 | 10 | 20 | 1.2 | |
YVC40E20KV103M | 20KV103M | Y5T | 40 | 11 | 20 | 1.2 | |
YVC27F20KV103M | 20KV103M | Y5V | 27 | 11 | 20 | 1.2 | |
以上参数仅作参考，更多产品详细资料请与我们的工作人员联系!
YVC系列的高压陶瓷电容器广泛应用于X-RAY医疗电源,电焊机,安检设备,探测仪器,电力设备,静电喷涂,逆变电源,负离子产品等高压电源产品里.此选型表只是列出了部分常规产品,特殊规格我们可以按照您的要求设计生产订制。
