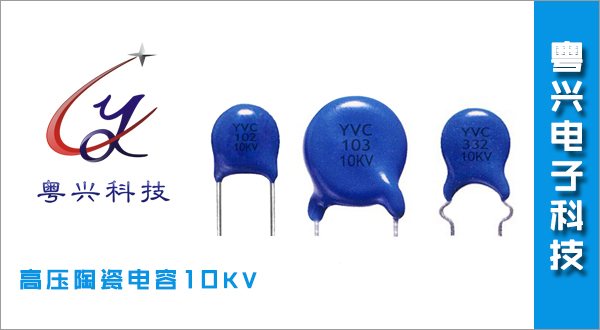

产品名称：YVC超高压陶瓷电容

展示型号：CT81-10KV-D8-101K负离子发生器专用型

点击次数：1326 次

产品详情：

粤兴YVC电容，中国专业的高压陶瓷电容器供应商!专注于超高电压的陶瓷电容器的研制与销售。主要产品为高压陶瓷电容，产品销往全球数十个国家与地区。粤兴YVC高压陶瓷电容具有超高电压和超高工频的特性，局放低，内阻小，适合于航空航天器，国防军工,国家电网,智能电网，升压倍压电路，数字化计量箱，X光机，CT机等医疗设备。

1、材料特性

序号	材质	使用温度(℃)	绝缘电阻（≥MΩ）	介质损耗≤	变化率
1	UJ	-25~+85	1000000	6×10^-4	+/-520PPM/°C
2	SL	-25~+85	1000000	6×10^-4	+/-650PPM/°C
3	N4700(DL)	-25~+85	200000	0.2%	+/-28%
4	Y5T(D)	-25~+85	100000	1%	+22% -33%
5	Y5U(E)	-25~+85	10000	2%	+22% -56%
6	Y5V(F)	-25~+85	10000	2%	+22% -80%

2.型号尺寸

耐压>=1.5倍额定电压

序号	型号尺寸	材质	额定电压 (KV)	容量		成品尺寸(mm)
序号	型号尺寸	材质	额定电压 (KV)	静电容量 (pF)	公差(%)	D	T	F	d
1	CT81-10KV-DL06-F10-101K	N4700	10	100	10	06	7	10	0.65
2	CT81-10KV-D08-F10-221K	Y5T	10	220	10	08	6.5	10	0.65
3	CT81-10KV-DL11-F10-251K	N4700	10	250	10	11	7.5	10	0.65
4	CT81-10KV-DL12-F10-331K	N4700	10	330	10	12	7	10	0.65
5	CT81-10KV-D09-F10-331K	Y5T	10	330	10	09	7	10	0.65
6	CT81-10KV-D10-F10-471K	Y5T	10	470	10	10	6.5	10	0.65
7	CT81-10KV-E10-F10-102M	Y5U	10	1000	20	10	6.5	10	0.65
8	CT81-10KV-D12-F10-102K	Y5T	10	1000	10	12	6.5	10	0.65
9	CT81-10KV-DL19-F12.5-102K	N4700	10	1000	10	19	7	12.5	0.8
10	CT81-10KV-E15-F10-222M	Y5U	10	2200	10	15	7	10	0.8
11	CT81-10KV-D19-F12.5-222K	Y5T	10	2200	10	19	8	12.5	0.8
12	CT81-10KV-E18-F12.5-332M	Y5U	10	3300	20	18	7	12.5	0.8
13	CT81-10KV-E21-F12.5-472M	Y5U	10	4700	20	21	7	12.5	0.8
14	CT81-10KV-D40-F20-103M	Y5T	10	10000	20	40	9	20	1.2
15	CT81-10KV-E32-F20-103M	Y5U	10	10000	20	32	8	20	1.2
16	CT81-10KV-F23-F17.5-103M	Y5V	10	10000	20	23	8	17.5	1.2
17	CC81-10KV-UJ23-F12.5-201J	UJ	10	200	5	23	9	12.5	1.2
18	CC81-10KV-NPO23-F12.5-80P	NPO	10	80	5	23	9	12.5	1.0
19	CC81-10KV-NPO-F17.5-101J	NPO	10	100	5	32	9	12.5	1.2
20	CC81-10KV-UJ-F17.5-135PF	UJ	10	135	5	23	9	12.5	1.2
