编带电容

您的当前位置: 首 页 >> 产品中心 >> 编带陶瓷电容

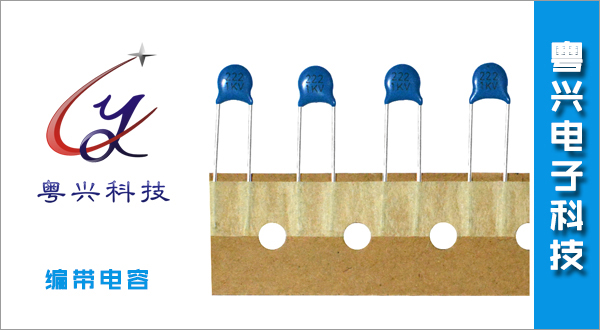

编带电容

  • 所属分类:编带陶瓷电容

  • 点击次数:
  • 发布日期:2016/05/20
  • 在线询价
详细介绍

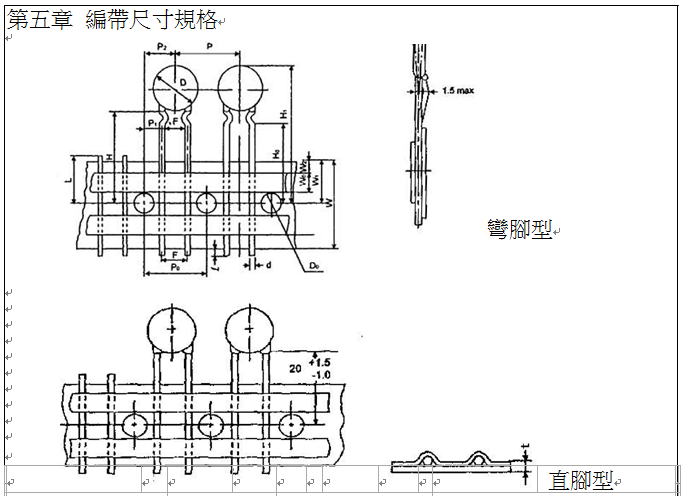

粤兴YVC电容电阻都可进行编带包装、剪脚服务。编带包装尺寸如下:产品其它参数请到下载中心查看,更多参数请联系粤兴服务人员。





頁  次

文 件 編 號



11/11

WI­013



















直腳型

Item

Symbol

Specification

Remarks




Value

Tolerance




Body   diameter


D

11.0

Max




Body   thickness


T

3.5


max




Lead­wire   diameter


d

0.6


+0.06/­0.05



Pitch   of component


P

12.7

±1.0





Feed   hole pitch


Po

12.7

±0.3


Cumulative pitch   error.1.0mm/20 pitch

Free   hole centre to lead


P1

3.85

±0.7


To be measured at bottom of clinch

Hole   centre to component centre

P2

6.35

±1.3





Lead­to­lead   distance


F

5.0


±0.8





Component   alignment,F­R


h

0


±2.0





Tape   width


W

18.0

+1.0/­0.5




Hold=down   tape width


Wo

5.0


min




Hold   position


W1

9.0


±0.5





Hold­down   tape position


W2

3.0


max




Height   of component from tapc centre

H

20.0

+1.5/­1.0




Lead   wire clinch height


Ho

16.0

±0.5





Component   height


H1

32.25

max




Lead   Wire protrusion


l

1.0


max




Feed   hole diameter


Do

4.0


±0.2





Total   tape thickness


t

0.7


±0.2


Groundpaper:0.5±0.1mm

Length   of Spnipped lead


L

11.0

max





核准


審查




編制


發行日期


文件版本
















王威


廠務室

品保委員會


1-SEP-2014

第17.0版本



































文 件 編 號




1/1


WI-013

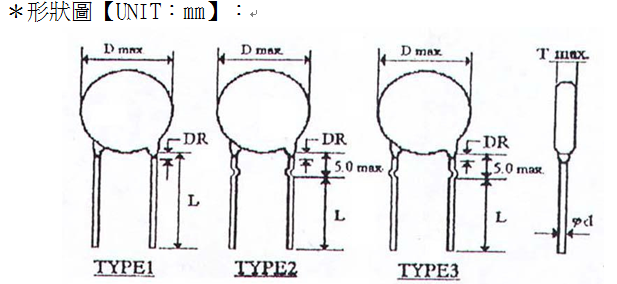

1.        TYPE 1:【BUKK 散裝直腳】 F=2.5±1.0 L=19±1 (腳長可指定要求)



F=5.0±1.0 L=19±1 (腳長可指定要求) F=7.5±1.0 L=19±1 (腳長可指定要求) F=9.5(10.0)±1.0 L=19±1 (腳長可指定要求) 50VDC~100VDC; DR≦1.5



500VDC~1KVDC; DR≦2.0 1KVDC~6KVDC ; DR≦3.0



2.           TYPE 2:【BUKK 散裝內彎腳】



F= 5.0±0.8          L=5±1 (腳長可指定要求)



DR:不超過彎點



T≦3



3.           TYPE 3:【BUKK 散裝外彎腳】



F= 5.0±0.8          L=5±1 (腳長可指定要求)



DR:不超過彎點



T≦3



4.           ∮d 【導線線徑】(半硬線)



1.    一般直腳的產品額定電壓 16V~500V 以下,銀片≦D7 時.d045



±0.05M/M,額定電壓 500V~6KV,d=0.45M/M 0.55±0.05M/M



2.    切腳產品額定電壓 16V~250V,銀片直徑≦D7 時,用 d0.48 M額定電壓 500V~1KV 以下, d0.5MM 銅線,但若 D8 以上的銀片用0.55M/M銅線; 額定電壓1KV以下,用d=0.55M/M銅線﹔額定電壓 2KV 以上的產品用 d=0.6M/M±0.05M/M 銅線.
