独石电容器的生产工艺流程以及分类

发布日期:2016-09-14 11:42 来源:http://www.gd-yxkj.com 点击:

  独石电容器的构造

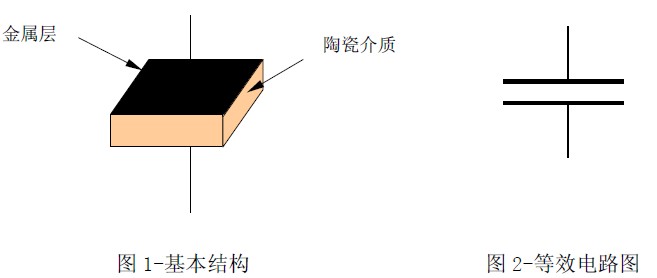

  简略的平行板电容器的根本构造是由一个绝缘的中心介质层加外两个导电的金属电极,根本构造如下:

独石电容器


  因此,多层片式陶瓷电容器的构造首要包含三大多数:陶瓷介质,金属内电极,金属外电极。而多层片式陶瓷电容器它是一个多层叠合的构造,简略地说它是由多个简略平行板电容器的并联体。安规电容器

  独石电容器的出产工艺流程
  我国自八十年代从美国引入独石电容器的出产线以来,至今已有十多年的出产经验。在出产工艺的某些方面,比方低烧独石电容器器的出产、研讨,已取得了不小的成果。介质层数在150层以下的惯例商品的电功能及牢靠性,已与国际先进国家的水平相差无几。只是在更高层数、更高耐压、高牢靠的商品功能方面同国际先进国家还存在必定的距离。高压陶瓷电容器

  独石电容器的全部出产工艺进程是一个非常复杂的进程,其对出产环境,出产设备的精度,原资料的选择都有非常严苛的请求,咱们流延成膜与丝网印刷工作间的洁净度通常控制在3000摆布,国际级水平。
  生产工艺流程:

独石电容器


  独石电容器的分类
  一类为温度抵偿类NPO电介质
  这种电容器电气功能最安稳,根本上不随温度、电压、时刻的改动,属超安稳型、低损耗电容资料类型,适用在对安稳性、牢靠性请求较高的高频、特高频、甚高频电路中。
  二类为高介电常数类X7R电介质
  由于X7R是一种强电介质,因而能制造出容量比NPO介质更大的电容器。这种电容器功能较安稳,随温度、电压时刻的改动,其特有的功能改变并不显着,属安稳电容资料类型,使用在隔直、耦合、傍路、滤波电路及牢靠性请求较高的中高频电路中。
  三类为半导体类Y5V电介质
  这种电容器具有较高的介电常数,常用于出产比容较大、标称容量较高的大容量电容器商品。但其容量安稳性较X7R差,容量、损耗对温度、电压等测试条件较灵敏,首要用在电子整机中的振荡、耦合、滤涉及傍路电路中。
  独石电容器比通常瓷介电容器大(10pF~10μF),且电容量大、体积小、牢靠性高、电容量安稳,耐高温,绝缘性好,成本低一级长处。
  独石电容器的特色:温度特性好,频率特性好。通常电容跟着频率的上升,电容量出现降低的规则,独石电容器降低比较少,容量比较安稳。
